Segwi dawn l-4 passi sempliċi għal konnessjonijiet sikuri u preċiżi-magħquda ma' gwida viżwali biex tevita żbalji komuni:
Pass 1:Ipprepara l-Pazjent u t-Tagħmir
L-ewwel, żgura kuntatt affidabbli tas-sinjal u l-prontezza tal-apparat:
Preparazzjoni tal-ġilda: Naddaf is-siti tal-elettrodu b'75% etanol; tqaxxar ix-xagħar jekk meħtieġ, u tobrox bil-mod l-istratum corneum (b'kuxxinett tal-preparazzjoni tal-ġilda) biex ittejjeb il-konduttività. Nixxef il-ġilda kompletament biex tevita interferenza tas-sinjal.
Iċċekkja Gear: Ikkonferma li l-kejbil ta' l-ECG bil-leawires m'għandux ħsara (l-ebda wajers frayed jew labar mgħawġa) u l-elettrodi jinsabu fid-data ta' skadenza tagħhom.
Pass 2: Qabbad il-wajers taċ-ċomb mal-elettrodi
Qabbel leadwires ma 'elettrodiqabeltwaħħil mal-pazjent (jevita ġlidiet ta 'ripożizzjoni):

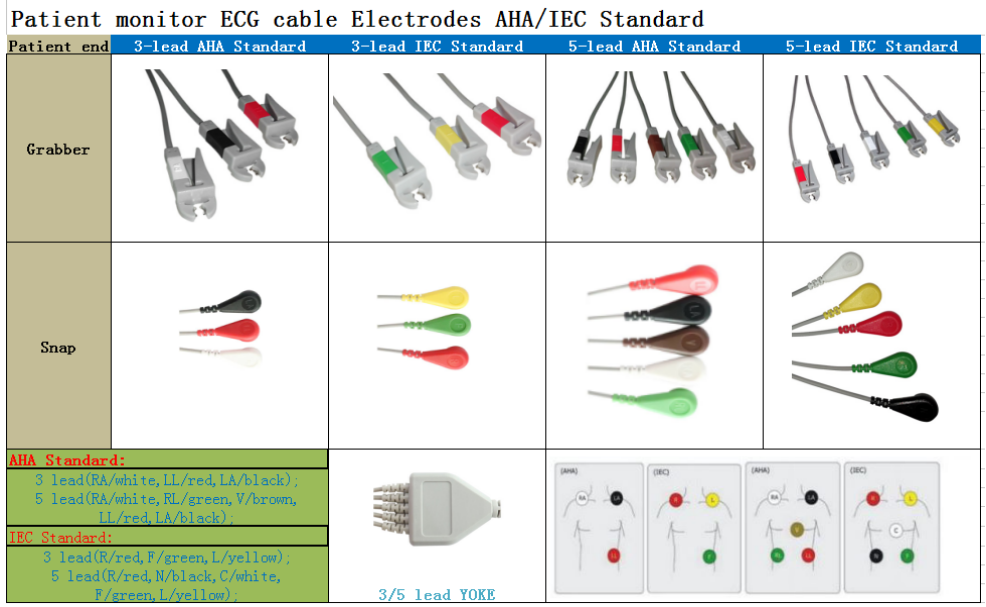

Il-biċċa l-kbira tal-kejbils isegwu l-kodiċi tal-kulur AHA/IEC (eż., setup ta' 5 ċomb: Abjad=RA, Iswed=LA, Aħmar=LL, Aħdar=RL, Kannella=V).
Qabbad jew ikklippa kull leadwire fuq l-elettrodu korrispondenti tiegħu (iżgura li konnessjonijiet maħlula jkunu tajbin-jikkawżaw allarmi "ċomb off").
Pass 3: Waħħal Elettrodi mal-Pazjent
Poġġi elettrodi fuq postijiet familjari standard għal traċċar ECG preċiż:
Limb Imexxi: RA (ispalla tal-lemin taħt il-klavikula), LA (ispalla tax-xellug taħt il-klavikula), RL (ġenbejn tal-lemin), LL (ġenbejn tax-xellug).
Ċomb tas-sider (V): Għal kejbils b'5 ċomb, poġġi ċ-ċomb kannella fir-4–5 spazju interkostali (per linji gwida tal-moniter) .
Agħfas sew madwar it-tarf ta 'kull elettrodu (mhux iċ-ċentru) biex tissiġilla l-adeżjoni.
Pass 4: Qabbad il-Cable mal-Monitor tal-Pazjent
Żgura l-kejbil mal-monitor għal trażmissjoni stabbli tad-dejta:
Sib il-port dedikat "ECG" tal-monitor (immarkat b'ikona tal-qalb/ċomb). Allinja t-talja tal-konnettur maċ-ċavetta tal-port (tipprevjeni ħsara minn allinjament ħażin).
Imbotta l-konnettur sakemm tikklikkja-qatt ma tiġbed il-kejbil biex tiskonnettja aktar tard (aqbad il-konnettur minflok) .
Ivverifika li l-monitor jagħraf il-kejbil: Forma tal-mewġ ECG fil-pront jew li tiskrollja "Lead Connected" tikkonferma s-suċċess.
Pro Tip għall-Issolvi l-problemi
Jekk ma tidher l-ebda forma tal-mewġ: Iċċekkja għal konnessjonijiet laxki, ipprepara mill-ġdid il--ġilda jekk l-elettrodi jerfgħu, jew aqleb is-setting taċ-ċomb tal-monitor (3-lead vs. 5-lead) biex taqbel mal-kejbil tiegħek . Żomm il-kejbil 'il bogħod minn għodod elettrokirurġiċi biex tevita interferenza.
