L-istandard keyed Serje B LH-FGG
Il-karatteristika karatteristika ta 'dawn is-serje ta' konnettur hija sistema ta 'keying li tippermetti densità ta' kuntatt ogħla u tipprevjeni l-iżbalji kollha fl-allinjament. Id-diversi alternattivi ta 'keying jipprevjenu tgħammir inkroċjat mhux mixtieq ta' konnetturi oħra simili. Huwa wkoll possibbli li jintużaw kuntatti crimp biex jitnaqqas il-ħin tal-assemblaġġ tal-kejbil. Dawn is-serje tal-konnetturi, jinkludu l-firxa 0B sa 5B kif ukoll il-00 multipole u 2G (verżjoni mqassra tas-serje 2B), huma wkoll disponibbli xi mudelli vacuumtight.
Is-Serje B JH-FGG toffri konnettur multipole ċirkolari flessibbli, prattiku, durabbli u affidabbli għal applikazzjonijiet li jeħtieġu qfil Push-Pull malajr u sigur.
Is-sistema ta 'lqugħ waħdu tippermetti li l-konnettur jitgħaxxaq billi sempliċiment timbotta l-plagg b'mod assjali fis-sokit.
Ladarba maqfula sew, il-konnessjoni ma tistax tinkiser billi tiġbed fuq il-kejbil jew kwalunkwe parti komponent oħra għajr il-kmiem ta 'rilaxx ta' barra.
Li tagħmilha għażla ideali għal proċessi ta 'manifattura u ttestjar ta' semikondutturi, test u kejl, strumentazzjoni, apparat mediku, riċerka u applikazzjonijiet awdjo/vidjo.
KARATTERISTIĊI EWLENIN:
Il-konnetturi tas-serje B jipprovdu l-karatteristiċi ewlenin li ġejjin:
– sigurtà tas-sistema Push-Pull self-latching – tipi multipole 2 sa 64 kuntatt
– kuntatti tal-istann, crimp jew stampati (dritti jew minkeb) – densità għolja tal-ippakkjar għall-iffrankar tal-ispazju
– Screening ta '360 grad għal shielding EMC sħiħ. – sistema ta’ keying (standard taċ-ċavetta «G»)
– għażliet ewlenin multipli biex jiġi evitat tgħammir inkroċjat ta 'konnetturi simili għall-allinjament tal-konnetturi
Taqsima tal-Parti li turi Komponenti Interni
| LE. |
Sokit fiss |
Plagg dritta |
| 1. |
qoxra ta 'barra |
qoxra ta 'barra |
|
2. |
kuruna tal-ert |
kmiem tal-lukkett |
| 3. |
ċirku li jżomm |
ġewż tal-kollet |
|
4. |
ġewż eżagonali |
trasportatur daħħal maqsum |
| 5. |
washer tal-qfil |
iżolatur |
| 6. |
iżolatur |
kuntatt maskili |
| 7. |
kuntatt femminili |
kollet |
Karatteristiċi Tekniċi
Mekkanika u Klimatika
Karatteristiċi Valur Standard
Endurance >5000 ċiklu IEC 60512-5 test 9a
Umdità sa 95 fil-mija f'60 grad C
Firxa ta' temperatura - 55 grad C, flimkien ma' 250 grad C
Reżistenza għall-vibrazzjoni 10-2000 Hz, 15 g IEC 60512-4 test 6d
Reżistenza għax-xokk Reżistenza għax-xokk IEC 60512-4 test 6c
Test tal-korrużjoni tal-isprej tal-melħ > 144h IEC 60512-6 test 11f
Indiċi ta 'protezzjoni (imqabbad) IP50 IEC 60529
Kategorija klimatika 55/175/21 IEC 60068-1
Elettriku
Karatteristiċi Valur Standard
Ilqugħ at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
It-testijiet varji twettqu b'pari ta 'konnetturi JH-FGG u JH-EGG, b'qoxra tar-ram miksija bil-kromju u iżolatur PEEK.

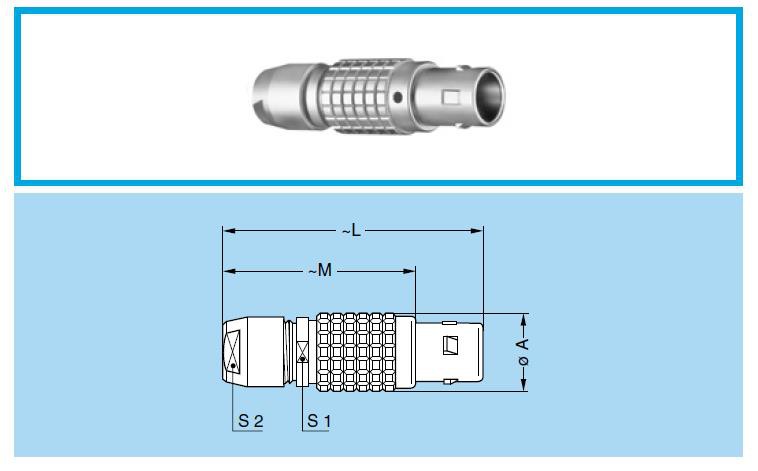

JH-FGG B Serje Male Straight Plug
JH-FGG Plagg dritta, ċavetta (G) jew ċwievet (A...M u R),collet tal-kejbil
| Referenza | Dimensjonijiet (mm) | |||||
| Mudell | Serje | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG Ipplaggja dritta, ċavetta (G) jew ċwievet (A...M), collet tal-kejbil uġewż għat-twaħħil ta 'eżenzjoni liwja
| Referenza | Dimensjonijiet (mm) | |||||
| Mudell | Serje | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
Dettalji

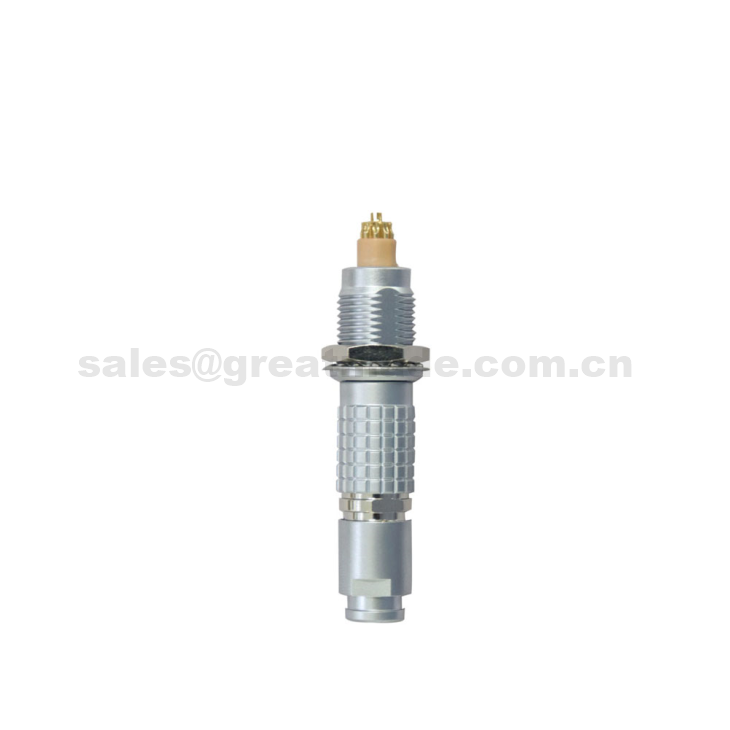

Isem tal-prodott: Imbotta Iġbed Konnettur tal-Plagg Straight Multipole li jinqabad waħdu
Oriġini: Iċ-Ċina Isem tad-Ditta: Greatmade Tip: ċirkulari push pull
Ambjent: Ġewwa Ġess: Female/Maski Trattament tal-wiċċ: Pearl chrome
Pin: 2 sa 16 pin IP Grad: IP50 Tip ta 'Kuntatt: Solder
Kuntatt Trattament: Deheb miksi Sostenibilità: 'il fuq minn 5000 darba Materjal tad-Djar push-pull: Ram miksi bil-kromju
Materjal tal-iżolatur: Applikazzjoni tal-PPS: Automotive/Komunikazzjoni/Industrija/Wirja Led
Ippakkjar
1 konnettur PCS f'borża PE
50-100 Konnetturi PCS f'kaxxa żgħira/cartoon
- Port: Shenzhen, iċ-Ċina
FAQ
Q1: Kif jaħdem konnettur push pull?
Il-konnetturi push-pull jipprevjenu b'suċċess skonnessjonijiet aċċidentali permezz tal-użu ta 'mekkaniżmu b'saħħtu u li jwaħħal waħdu li jippermetti li l-konnettur jitgħaxxaq billi timbotta l-plagg fis-sokit. Madankollu, il-konnessjoni ma tistax tinkiser billi sempliċement tiġbed fuqha.
Q2: Tista 'tipproduċi ordnijiet ta' prodotti personalizzati? Ordnijiet OEM jew ODM?
Żgur. B'esperjenza ta 'manifattura OEM u ODM, aħna kapaċi nipprovdulek Soluzzjonijiet ta' Konnettur Custom one-stop.
Q3: Inti tipprovdi kampjun b'xejn?
Le, u trid tħallas għall-ħlas tal-kunsinna.
Q4: Kif tittrasporta l-merkanzija?
Bħala d-domanda clentele tagħna għal, jista 'jseħħ bil-Merkanzija bl-AJRU/BAĦAR/Kunsinna espressa (DHL/UPS/FEDEX, eż.).
